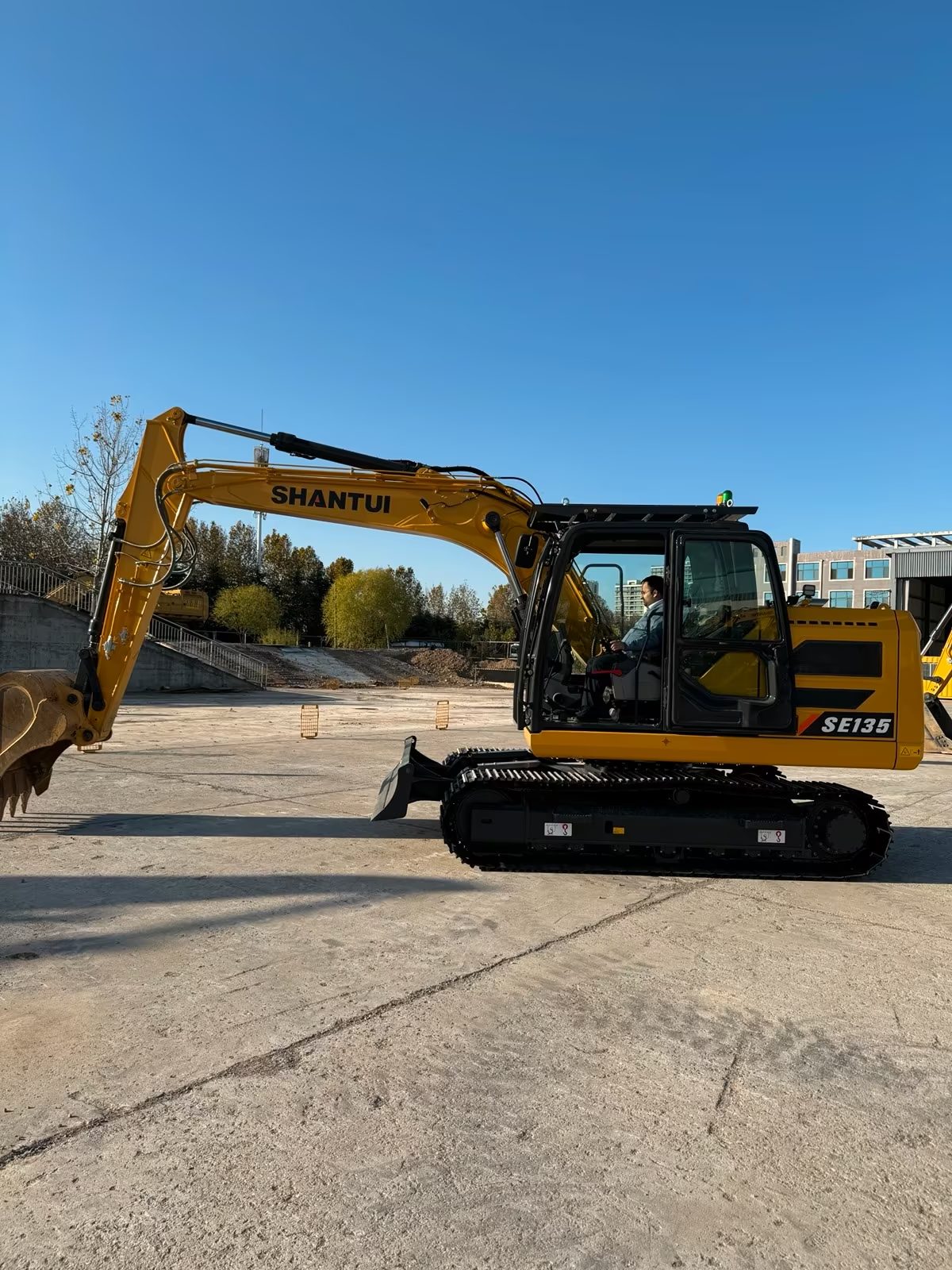

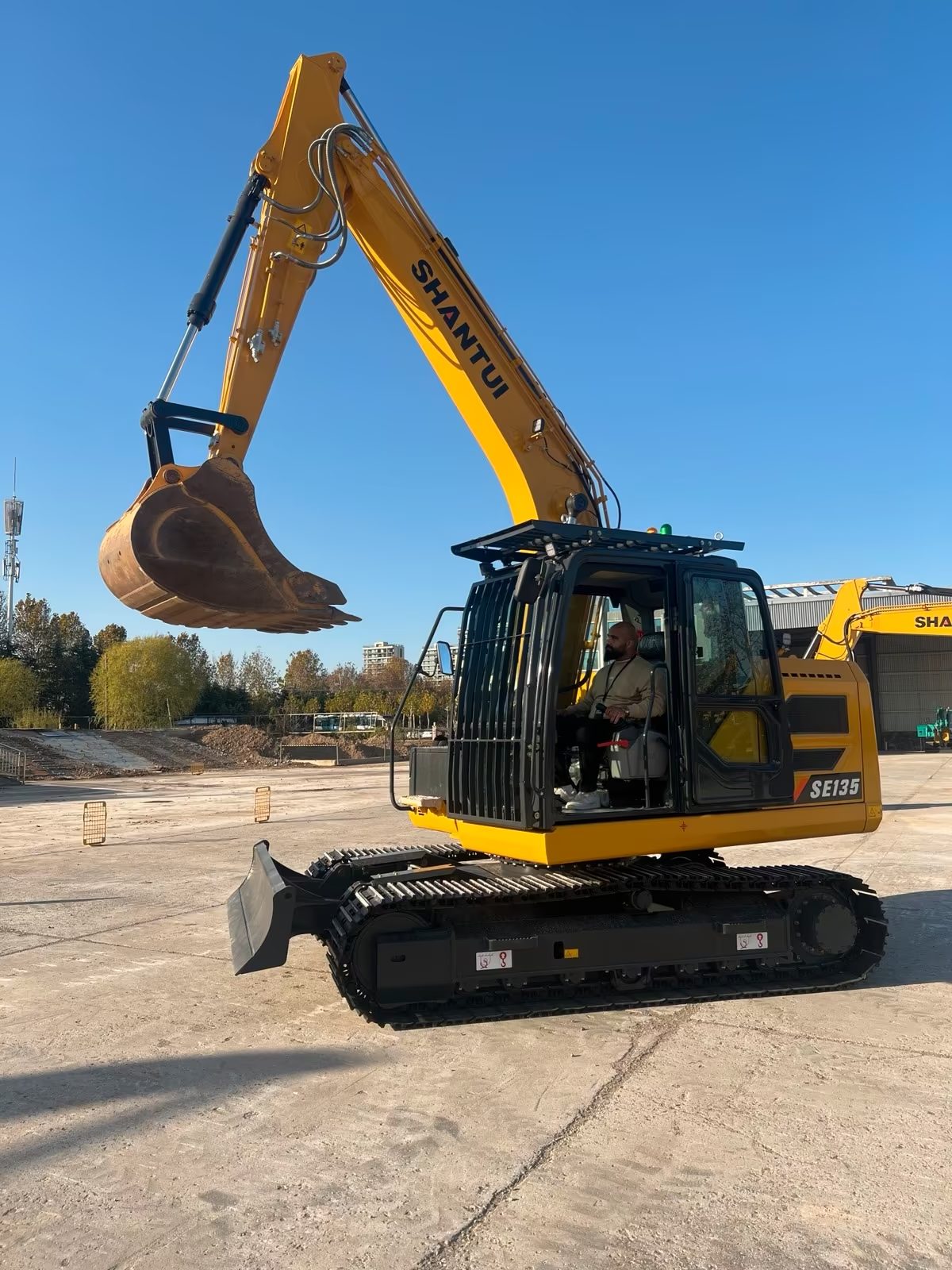

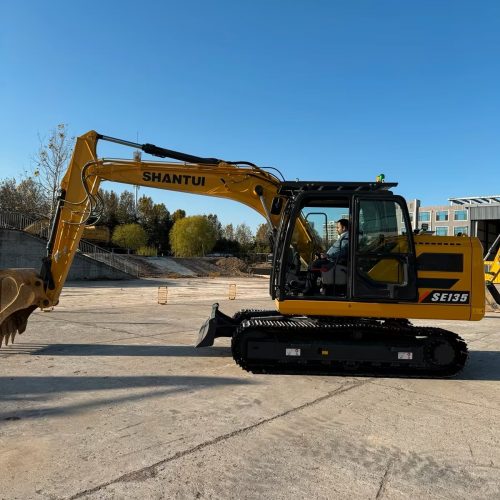

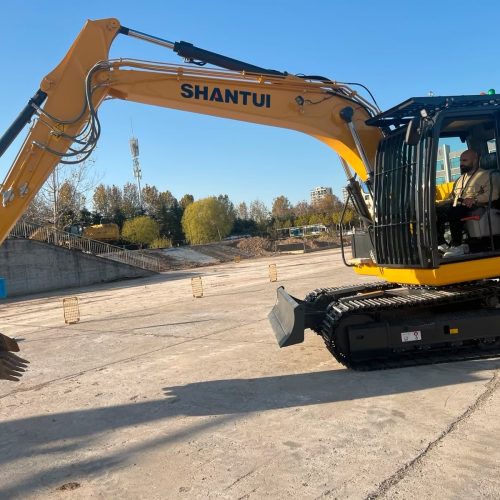

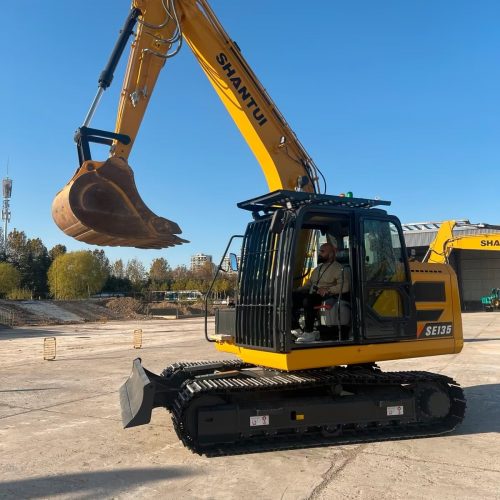

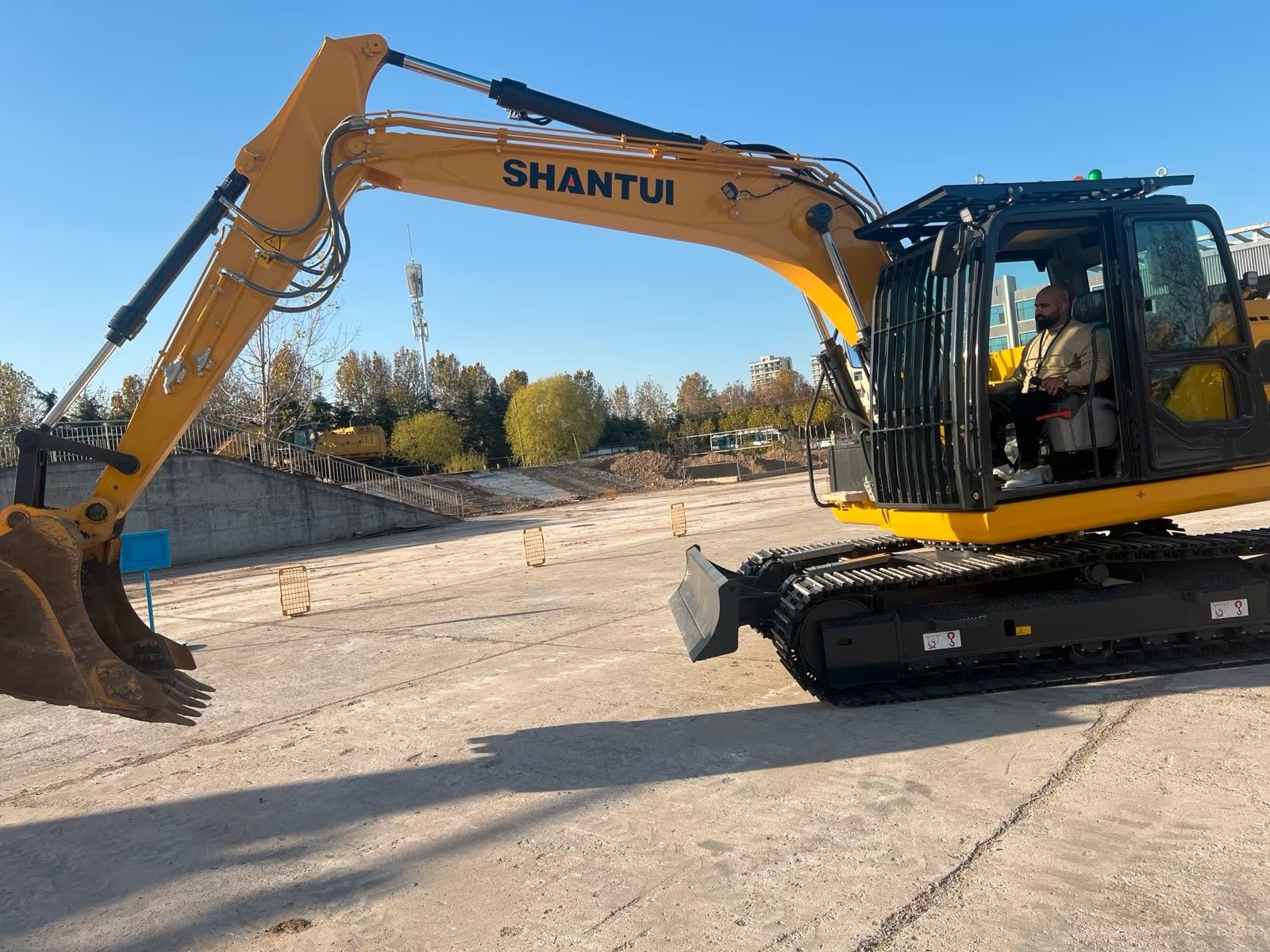

SHANTUI SE135
- 4-Zylinder Cummins QSF3.8T
- Leistung 122 PS
- Schnellwechsler: Verschiedene
- Betriebsgewicht 14.620 kg
SHANTUI SE135 KLEINBAGGER – KRAFTVOLL & ZUVERLÄSSIG FÜR GROßE PROJEKTE
Der Shantui SE135 ist ein leistungsstarker Kleinbagger für anspruchsvolle Bau- und Erdarbeiten. Mit einem Betriebsgewicht von 14.620 kg und einer Motorleistung von 90 kW bei 2200 U/min bringt er die nötige Power für schwere Einsätze.
Dank seiner großen Löffelkapazität eignet er sich ideal für umfangreiche Erdbewegungen, Grabungen und den Einsatz auf großen Baustellen. Die robuste Bauweise sorgt für Langlebigkeit, während die moderne Hydraulik präzise Steuerung und hohe Effizienz garantiert.
Ob im Straßenbau, bei Erdarbeiten oder im gewerblichen Einsatz – der SE135 überzeugt durch Zuverlässigkeit, Kraft und Wirtschaftlichkeit. Perfekt für Betriebe, die einen starken Partner für den täglichen Einsatz suchen.
Motor
| Modell | Cummins QSF3.8T |
| Typ | EFI, wassergekühlt, turbogeladen |
| Zylinderanzahl | 4 |
| Abgasnorm | Tier 4 / Euro V |
| Hubraum | 3,8 l |
| Nennleistung | 90 kW / 2200 U/min |
Hydraulisches System
| Typ | 2 Kolbenpumpen + 1 Fixpumpe |
| Betriebsdurchfluss | 2×130 l/min |
Grabkräfte (ISO6015)
| Löffelgrabkraft | 97 kN |
| Armgrabkraft | 70 kN |
Löffel
| Typ | Backenlöffel |
| Kapazität | 0,3–0,65 (0,6) m³ |
| Breite | 1.039 mm |
Fahrantrieb
| Typ | Axialkolbenmotor |
| Laufrollen | 7×2 |
| Tragrollen | 1×2 |
| Kettenglieder | 44×2 |
| Fahrgeschwindigkeit | 3,2 / 5,4 km/h |
| Zugkraft | 118 kN |
| Steigfähigkeit | 70 % (35°) |
Schwenksystem
| Schwenkmotor | Schrägscheiben-Kolbenmotor |
| Schwenkgeschwindigkeit | 0–10,9 U/min |
| Bremse | Mechanische Bremse |
Füllmengen
| Kraftstofftank | 265 l |
| Kühlsystem | 20 l |
| Motoröl | 12 l |
| Hydrauliköltank | 177 l |
| Gesamtsystem Hydraulik | 183 l |
Betriebsgewicht & Bodendruck
| Betriebsgewicht | 14.620 kg |
| Bodendruck | 43,8 kPa |
Arbeitsbereich
| Max. Grabhöhe | 8.495 mm |
| Max. Ausschütthöhe | 6.060 mm |
| Max. Grabtiefe | 5.490 mm |
| Vertikale Grabtiefe | 4.625 mm |
| Max. Reichweite | 7.820 mm |
| Reichweite auf Bodenniveau | 8.300 mm |
| Min. Schwenkradius (Arbeitsmittel) | 2.445 mm |
Abmessungen
| Gesamtlänge | 7.920 mm |
| Bodenauflage (Transport) | 4.390 mm |
| Höhe (bis Ausleger) | 2.860 mm |
| Gesamtbreite | 2.645 mm |
| Höhe (bis Kabine) | 3.263 mm |
| Gegengewicht Bodenfreiheit | 915 mm |
| Min. Bodenfreiheit | 425 mm |
| Heckschwenkradius | 2.380 mm |
| Spurweite | 2.700 mm |
| Kettenlänge | 3.645 mm |
| Kettenspurweite | 2.000 mm |
| Kettenbreite | 2.500 mm |
| Schuhbreite | 500 mm |
| Rahmenbreite | 2490 mm |
| Abstand Schwenkzentrum–Heck | 2.375 mm |
